【產品用途】
XD371X-10、XD371X-16 型對夾式信號蝶閥適用于消防系統中控制閥門，要求常開的場合，當閥門開或關到指定位置時，閥門上的信號裝置便可發出信號送 消防檢測中心可以顯示出蝶閥開啟或關閉，以防止閥門誤關閉而影響自動噴水滅火功能。
【性能參數】
型號 | XD371X-10 | XD371X-16 | |
工作壓力（MPa） | 1.0 | 1.6 | |
適用溫度（℃） | ≤65 | ||
適用介質 | 水等 | ||
材料 | 閥體 | 不銹鋼：201、304 | |
蝶板 | 304不銹鋼 | ||
閥桿 | 不銹鋼 | ||
閥座 | 丁晴橡膠、天然橡膠、氟橡膠 | ||
填料 | O形橡膠圈 | ||
主要外形和連接尺寸
| XD71X-10 | ||||||||
| 通徑（mm） | L | D | K | n-Фd | H | H1 | W | W1 |
| 50 | 43 | 165 | 125 | 4-Ф18 | 80 | 320 | 266 | 90 |
| 65 | 46 | 185 | 145 | 4-Ф18 | 89 | 330 | 266 | 90 |
| 80 | 46 | 200 | 160 | 8-Ф18 | 95 | 340 | 266 | 90 |
| 100 | 52 | 220 | 180 | 8-Ф18 | 114 | 360 | 266 | 90 |
| 125 | 56 | 250 | 210 | 8-Ф18 | 127 | 380 | 266 | 90 |
| 150 | 56 | 285 | 240 | 8-Ф22 | 139 | 390 | 266 | 90 |
| 200 | 60 | 340 | 295 | 8-Ф22 | 175 | 525 | 125 | 90 |
| 250 | 68 | 395 | 350 | 12-Ф22 | 203 | 555 | 125 | 90 |
| 300 | 78 | 445 | 400 | 12-Ф22 | 242 | 610 | 190 | 90 |
聲明：本文中所有文字、數據、圖片均只適用于參考，XD371X-10、XD371X-16 型對夾式信號蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：0577-85980409。

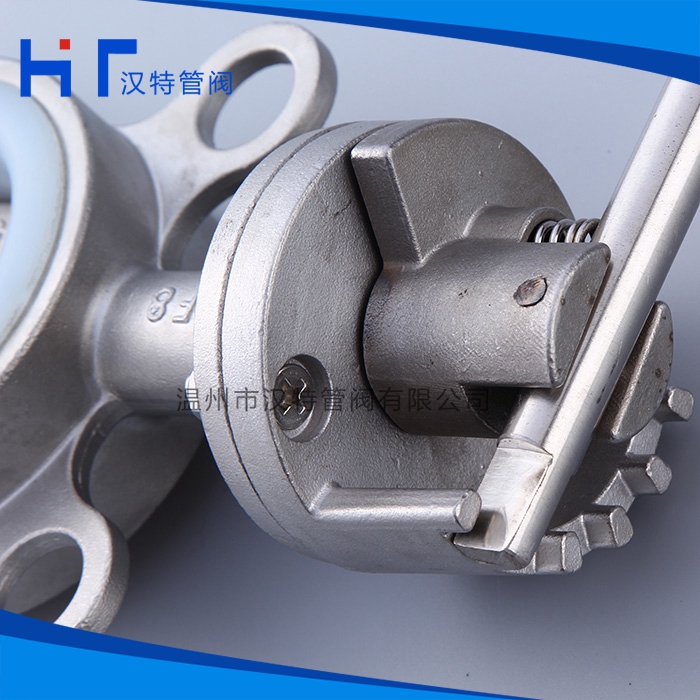

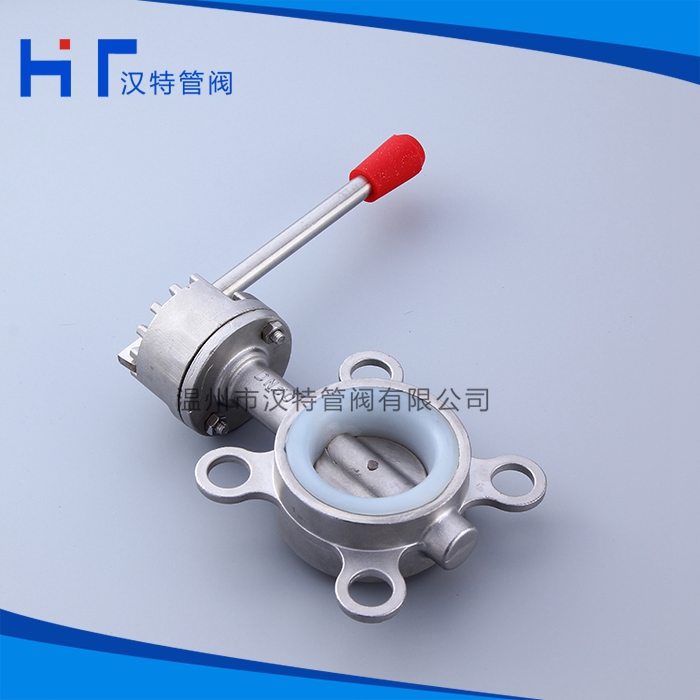

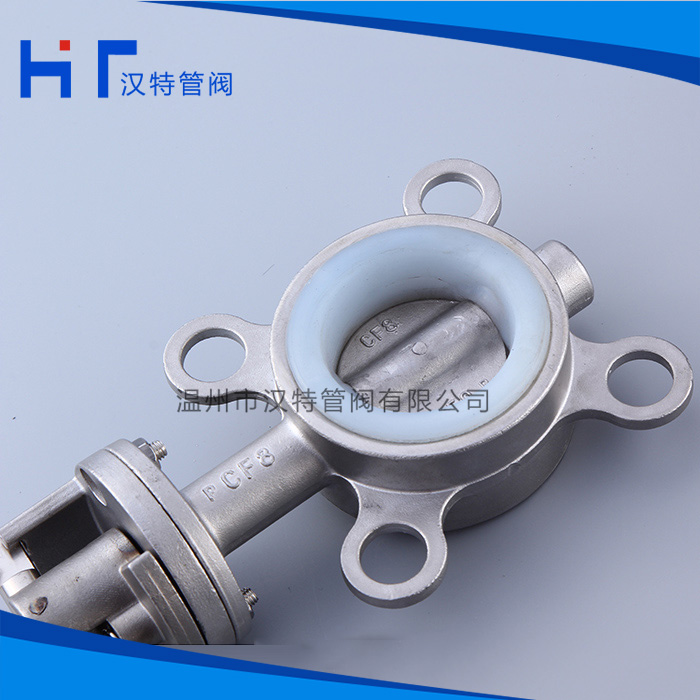

【結構圖片】
